一、輸送線及分類

輸送線是為了提高加工或生產效率而設計的一種用來輸送原料、半成品或產品的專用設備。它采用輸送鏈(帶或板)與輸送粱間以摩擦滑動、連續輸送物料的方式進行工作。輸送線多用于以流水作業方式的企業和部門。輸送線可分為以下幾種。

1、按作業面方式分為：

(1)平動輸送線：運載物料在兩點直線間或多點直線間平面上運動。如：流水作業線;

(2)升/降輸送線：將物料直線提升或直線下降的輸送線。如：一、二樓間的物料輸送線。

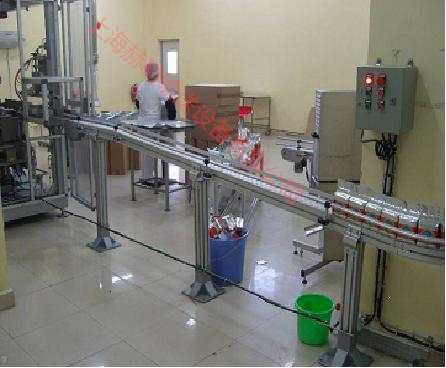

(3)柔性輸送線：可運載物料平面轉彎、爬升、下降，并可按工藝要求使物料自動排隊的輸送線。 如：平面間、樓層間的連續生產物料輸送。

2、按鏈板材質分為：

(1)塑膠鏈板線

(2)不銹鋼鏈板線

(3)不銹鋼面塑膠鏈板線

二、柔性輸送線基本構成

柔性輸送線由以下基本部分構成。

(1)輸送鏈：由白色、高強度工程塑制成。可分為平板鏈、通用鏈、鋼頂鏈、楔形鏈、滾珠鏈、毛刷鏈、彈性鏈等。

(2)輸送粱：由表面經陽極氧化處理的鋁合金型材和摩擦滑軌構成。可分為標準型、加強型。

(3)輸送架體：也是由表面經陽極氧化處理的鋁合金型材構成。分為輕型、中型、重型。

(4)驅動裝置：由粉末冶金工藝壓鑄成型的鋁制驅動頭尾構成。分為單驅動、雙驅動和中間驅動等。

(5)導向裝置：可使物料始終在鏈板中間位置運行的兩邊護欄。

(6)轉彎裝置：鏈板轉彎時的內支撐裝置。分為水平彎頭、垂直彎頭、水平輪彎頭及水平輪等。

(7)附件：有連接件、盛液盤等。

三、部件及特點

1、柔性輸送線性能參數

(1)單個驅動頭的**輸送長度：25M

(2)工作溫度：-20℃～+60℃

(3)**輸送速度：50M/min

(4)鏈節距：38.1mm

(5)*小轉彎半徑：R150mm

(6)抗拉強度：4000N

(7)鏈板重量：0.7KG/M

2、柔性輸送線特點

(1)潔凈：整線由白色高強度工程塑料鏈板與表面經陽極氧化的鋁合金異型材組裝而成。鏈板為純白色，設備運行無需潤滑，無須定期保養，不會被腐蝕，符合GMP規范。

(2)安靜：設備運行聲音<30Db。

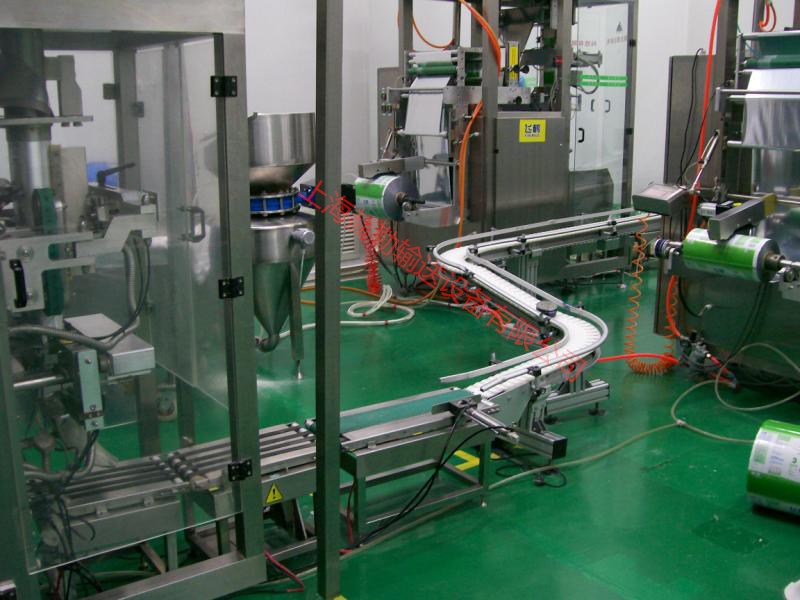

(3)靈巧：由可任意拆裝的組件裝配成具有彈性的傳送系統，配合不同半徑的垂直和水平彎道，可以在任意的3D空間內輸送產品，并可隨時隨地按照你的生產現狀進行調整。可以完成水平、爬坡、垂直、轉彎、螺旋、夾持、懸掛、翻轉、旋轉等輸送形式。

(4)簡便：整線安裝無需任何特殊工具，只需常用手工工具，即可由單人完成基本拆裝工作。

(5)穩定：穩定的性能可保證被送的產品在輸送的過程中不發生翻倒和滑落。

3、主要應用行業

應用于食品、飲料、卷煙、啤酒、礦泉水、紙箱、卷筒紙、軸承加工、齒輪加工、汽車零部件生產、醫藥制藥、電子元件裝配線、包裝線等行業。
